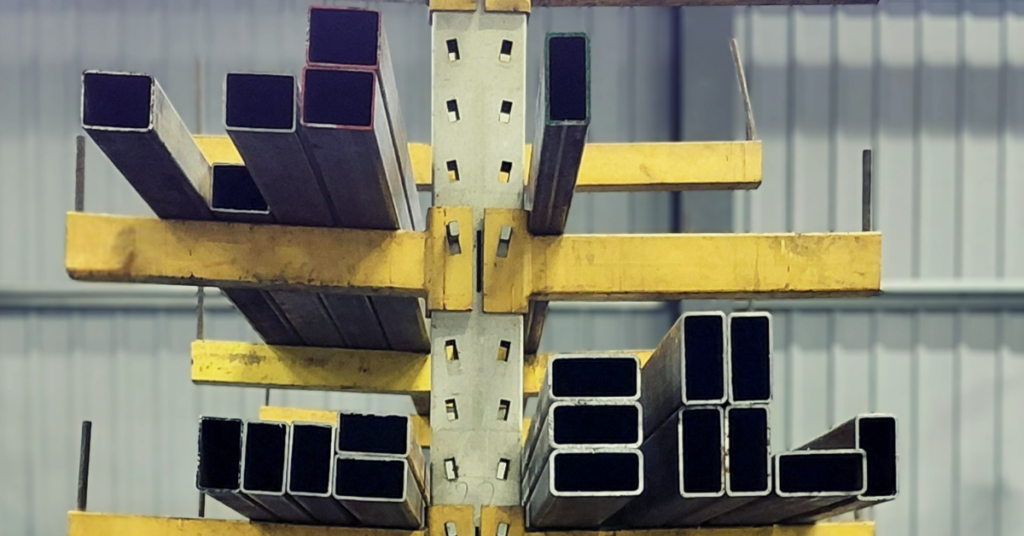

RHS vai SHS putkipalkki – Mitä eroa niillä on?

Putkipalkkeja tutkaillessa vastaan tulevat väistämättä termit RHS ja SHS. Mitä eroa niilla on, muuta kuin yksi kirjain? Putki kuin putki, vai?

Kyllä, molemmat ovat paksuseinämäisiä, onttoja putkiprofiileja ja kulkevat sulassa sovussa nimitysten ”putkipalkki”, ”palkkiputki”, ”rakenneputki” tai ”paksuseinäputki” alaisuudessa.

Tässä artikkelissa palataan teräsperuskoulun penkille ja käydään läpi selkosuomella, mitä nämä profiilit ovat ja mikä on se profiilien avainominaisuus, jolla ne eroavat toisistaan. Katsomme tietenkin myös sen, miten tämä muoto vaikuttaa käyttötarkoitukseen. Tämän jälkeen, aivojen pullistellessa informaatiotulvasta, hypätään heti mielikuvaharjoituksiin käytännön valintatilanteista! Jännittävää.

Mitä kirjainyhdistelmät RHS ja SHS tarkoittavat?

RHS tulee englannin sanoista Rectangular Hollow Section. Tönkkö ja suora suomennos tästä olisi ”suorakaide ontto osio”, eli kotoisammin suorakaideputki.

SHS kirjainyhdistelmä puolestaan edustaa sanoja Square Hollow Section. Suoraan suomennettuna se on ”neliö ontto osio”, eli neliöputki.

Peruskoulun käyneet muistavat, että neliön kaikki neljä sivua ovat yhtä pitkiä, kun taas suorakaiteessa on kaksi pidempää ja kaksi lyhyempää vastakkaista sivua. Kumpikin ovat…? Aivan, suunnikkaita! Kymmenen pistettä ja papukaijamerkki.

🎲 Neliö (SHS) on kuin noppa

🍫 Suorakaide (RHS) on kuin suklaalevy

Molempia profiileja toimitetaan useissa eri mitoissa ja seinämävahvuuksissa. Mikäli valikoimastamme ei löydy juuri sinun tarvitsemaasi kokoa, pyydäthän tarjouksen erikseen tilattuna. Toimitusaika tilaustuotteille on pääsääntöisesti vain 2–3 arkipäivää.

(Jos et ole varma, miten jämäkkää rautaa tarvitset projektiisi, voit syventyä aiheeseen tarkemmin täällä.)

Miten putken muoto vaikuttaa sen lujuuteen?

Nyt päästään niihin pakollisiin, kuiviin tieteellisiin faktoihin ja profiilien keskeiseen tekniseen eroon. Profiilin muoto ratkaisee sen, miten putki kestää eri suunnista tulevaa kuormitusta.

🎲 SHS-neliöputki – Joka suunnan luottopakki

Koska neliöputki on täysin symmetrinen, sen taivutusvastus on tismalleen sama joka sivulta. Se on varma ja helppo valinta silloin, kun voimat ja kuormitukset kohdistuvat rakenteeseen useammasta eri suunnasta.

👉 Valitse siis SHS, kun kuormitus tulee monesta suunnasta. Täydellisiä kohteita ovat esimerkiksi pystytolpat ja pilarit.

🍫 RHS-suorakaideputki – Täsmäase yhteen suuntaan

Suorakaideputki (RHS) on suunniteltu puremaan kuormitusta tietystä pääsuunnasta. RHS-putkipalkki on aina jäykempi toiseen suuntaan: sen pidempi sivu ottaa taivutuskuorman vastaan huomattavasti tehokkaammin kuin lyhyempi sivu.

Tämän vuoksi asennussuunnalla on valtava merkitys! Esimerkiksi vaakasuorassa palkissa korkea ja kapea profiili kantaa pystysuoraa painetta paljon paremmin kuin matala ja leveä.

👉 Valitse siis RHS, kun kuormitus tulee pääasiassa yhdestä suunnasta. Täydellisiä kohteita ovat esimerkiksi kannatinpalkit sekä kattokoukut. Saat saman lujuuden kevyemmällä materiaalimäärällä – eli säästät selvää rahaa.

Muut valintaan vaikuttavat tekijät

🦾 Teräslaatu ja seinämävahvuus

Teräslaadun valinta vaikuttaa suoraan profiilin kantavuuteen. Sama ulkomitta, mutta eri seinämävahvuus tarkoittaa eri metripainoa ja erilaista kantavuutta.

Jos seinämä on liian heppoinen, teräs antaa liian herkästi periksi ja alkaa taipua kuorman alla.
Jos seinämä on liian paksu (ylimitoitettu), aiheutat itsellesi turhia materiaalikustannuksia, vaikeutat työstettävyyttä ja lisäät tarpeettomasti työn määrää. Se taas nostaa suoraan koko projektin hintalappua.

🌦️ Pintakäsittely ja ympäristö

Ulkotiloissa tai kosteissa ympäristöissä käytettävät profiilit tarvitsevat aina pintakäsittelyn, kuten maalauksen tai sinkityksen. Putkipalkkeja on toki valmiiksi saatavilla myös esimerkiksi ruostumattomana.

📦 Saatavuus

Koska rakenneputkien valikoima on valtava kaikkine mittoineen, vahvuuksineen ja laatuineen, kaikkia putkipalkkeja ei aina löydy välittömästi hyllystä – ei edes tukkureiden varastoista. Tämä kannattaa ottaa huomioon heti projektin alussa.

Pääsääntöisesti yleisimpiä kokoja laaduissa S235, S355, S420 ja S460 on erittäin hyvin saatavilla Suomen varastoissa. Kaikista järeimpiä erikoislaatuja, kuten S500 ja S550, voi joutua odottelemaan tovin – ja jos laatu on ultrajäreä S700, sen hankinnassa voi vierähtää useampi tovi.

P.S. Ei lähdetä kuitenkaan halkomaan hiuksia! Jos haluat ostaa RHS:ää, mutta tarvitsemasi mitat vastaavat neliöputkea, emme todellakaan tuomitse sinua.

Teoriassahan jokainen neliöhän on myös suorakaide, koska siinä on suorat kulmat. Mutta suorakaide ei voi olla neliö, ellei sitä puristeta kasaan niin, että kaikki sivut ovat tismalleen saman mittaisia…
No mutta, se onkin jo toisen oppitunnin aihe se!

Hitsaajan painajaiset ja käytännön liitokset – Kumpaa putkea on helpompi työstää?

Kun metalliverstaalla tai omassa tallissa aletaan panna rautaa nippuun, pelkät kuivat lujuuslaskelmat lentävät äkkiä romukoppaan, jos työstettävyys unohdetaan. Putkien muoto nimittäin määrittää sen, miten helposti ne suostuvat yhteistyöhön hitsauskoneen ja rälläkän kanssa.

SHS (Neliö) – Kulmaliitosten pelastus

Neliöputki on hitsaajan unelma, kun rakennetaan kehikoita tai suoria kulmia. Koska jokainen sivu on saman mittainen, voit pyörittää putkea miten päin tahansa ja liitokset istuvat aina nätisti kohdalleen ilman, että tarvitsee miettiä kumpi puoli oli pystyssä.

RHS (Suorakaide) – Kun mittavirheestä tulee kallis farssi

RHS-putken kanssa pitää olla silmät auki. Jos huolimaton seppä hitsaa RHS-palkin kyljelleen (eli laakea sivu ylöspäin) paikkaan, jossa kuorma painaa pystysuorassa, koko rakenteen kantavuudesta katoaa pahimmillaan puolet. Siinä vaiheessa kun huomaat virheen, rälläkkä laulaa ja hermo menee.

Lisäksi jos liität RHS-putken SHS-putkeen, jiirien leikkaaminen ja sovittaminen vaatii vähän enemmän päänvaivaa ja mittanauhan tuijottamista, ettei saumasta tule niin harva, että siitä pystyy heittämään lippalakin läpi.

Mielikuvaharjoituksia käytännöstä

Koska lupasimme alussa hypätä mielikuvaharjoituksiin, otetaanpa kolme rehellistä esimerkkiä suoraan elävästä elämästä. Unohdetaan kaavat ja mietitään raudan asentoa.

Esimerkki 1: Pihaportin tolpat tai autokatoksen pilarit

- Tilanne: Tuuli repii porttia joka suunnasta, lumikuorma painaa kattoa alas ja Taren peräkärry saattaa peruuttaessa hipaisunomaisesti kolauttaa tolppaa mistä kulmasta tahansa. Voimat tulevat siis aivan joka puolelta.
- Oikea valinta: SHS-neliöputki. Se ottaa iskut ja väännöt vastaan täysin tasapuolisesti, oli rasitus tulossa etelästä, pohjoisesta tai Taren vetokoukusta.

Esimerkki 2: Autolavan runkopalkit tai pitkä hyllyrakenne

- Tilanne: Paino tulee puhtaasti ylhäältä alaspäin (maavirran vetovoima ja raskaat tavarat). Sivuttaissuunnassa palkkiin ei kohdistu juuri minkäänlaista voimaa, ellei joku epähuomiossa peruuta siihen trukilla.
- Oikea valinta: RHS-suorakaideputki. Asennetaan se pystyasentoon (korkea sivu pystysuorassa). Saat älyttömän jämäkän kantavuuden ilman, että runko painaa tonnia tai maksaa maltaita.

Esimerkki 3: Mönkijän peräkärryn aisa

- Tilanne: Aisa joutuu vetäessä koville pystysuorassa (peräkärryn aisapaino), mutta samalla se ottaa rajuja sivuttaissuuntaisia nykäisyjä, kun kärryä vedetään kivikossa ja kannokossa mutkitellen.
- Oikea valinta: Tässä mennään vähän makuasioihin, mutta jos pystysuora kuorma on hallittua, SHS (neliö) toimii loistavasti vetorasituksessa, jossa vääntö vaihtelee sekunneittain. Jos taas kärryyn lastataan puukuormia niin, että akseli huutaa hoosiannaa, korkea RHS (suorakaide) pitää aisan suorana. Luota siis mutu-tuntumaasi.

Yhteenveto: RHS ja SHS eivät ole vain ”putkia muiden joukossa”

Muodon ymmärtäminen säästää selvää rahaa, estää vaaratilanteet työmaalla ja pelastaa ehkä jopa henkiä. Jos kuorma tulee yhdestä suunnasta, RHS säästää materiaalia ja euroja. Jos taas voimat pyörivät miten sattuu, valitse SHS ja nuku yösi rauhassa.

Ksteelistä löydät RHS- ja SHS-putkipalkit metritavarana – pätkittynä haluamiisi mittoihin!

Jos tämän luku-urakan jälkeenkin vielä mietityttää, kumpaa profiilia pitäisi omaan kärryyn tai laituriin tilata, älä suotta jää arpomaan yksin, vaan laita meille viestiä ja kerro, mitä olet hitsaamassa kasaan.

Ja jos olla se kaveri, joka tietää työmaalla tai saunan lauteilla mistä puhutaan, ota haltuun myös teräksen myötörajat ja murtolujuudet. Myötörajatieto, ettenkö sanoisi. Klikkaa tästä ja katso, kuinka paljon rauta oikeasti kestää vääntöä!
